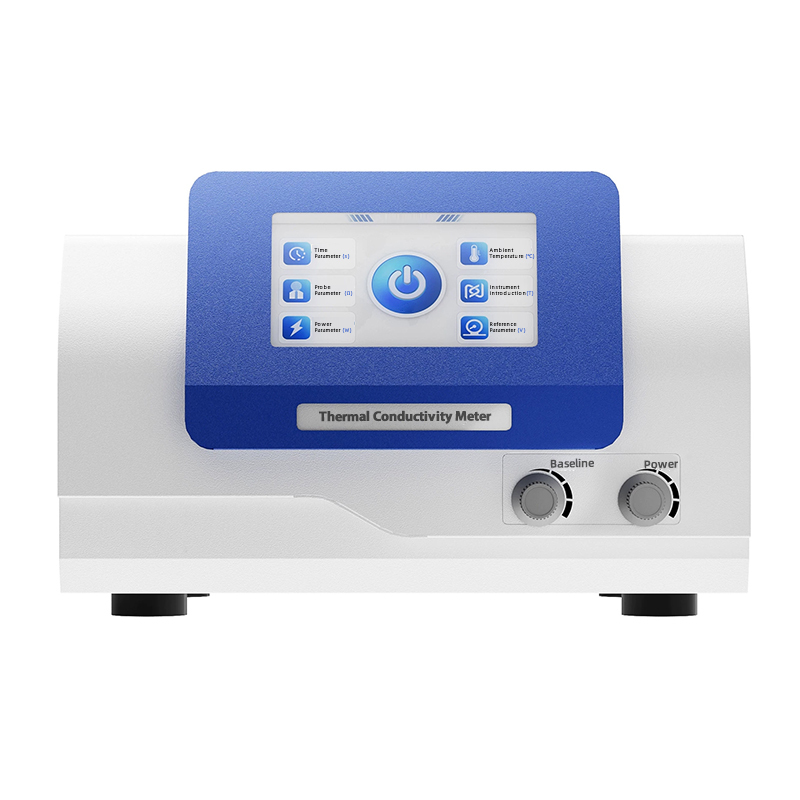

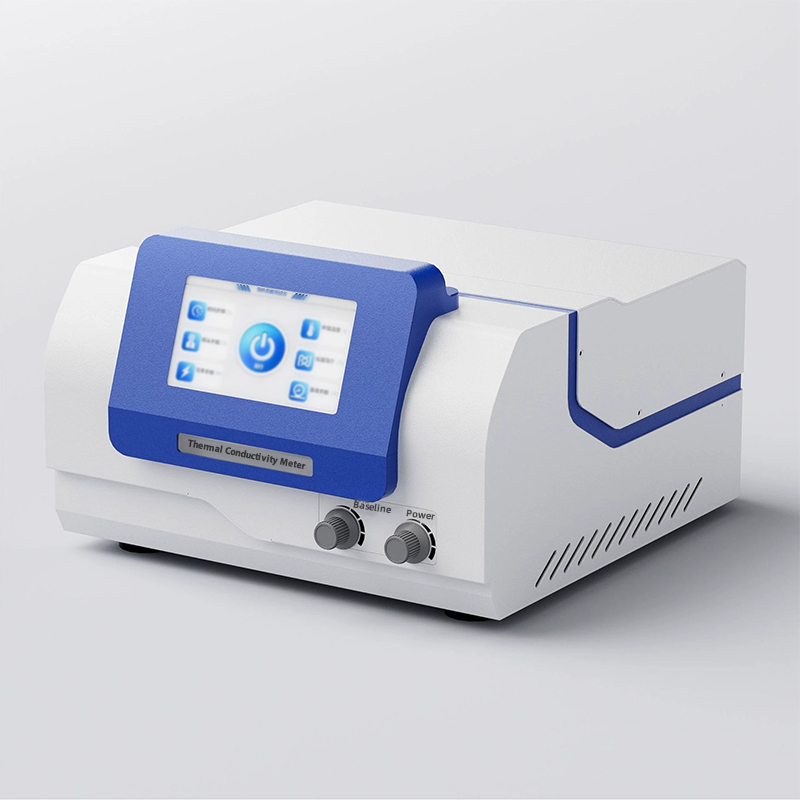

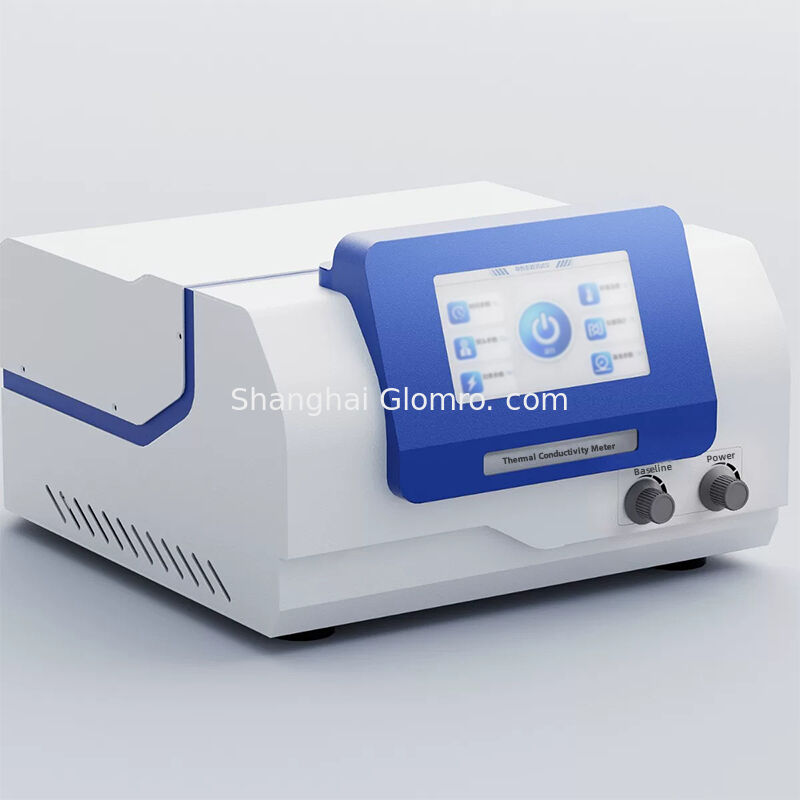

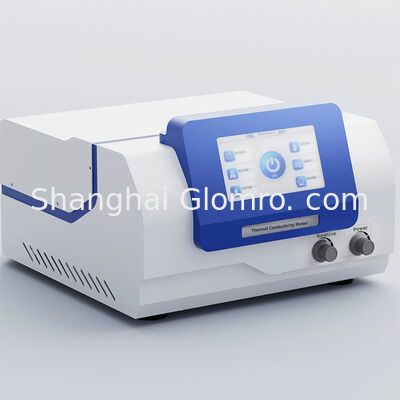

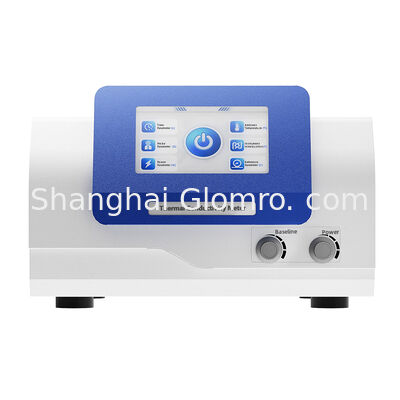

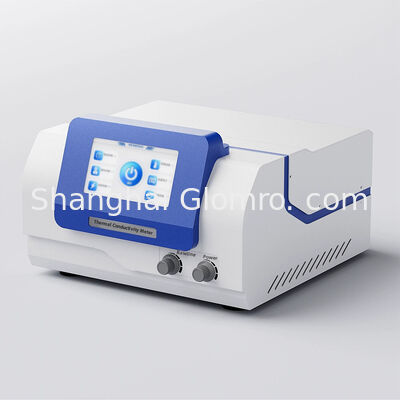

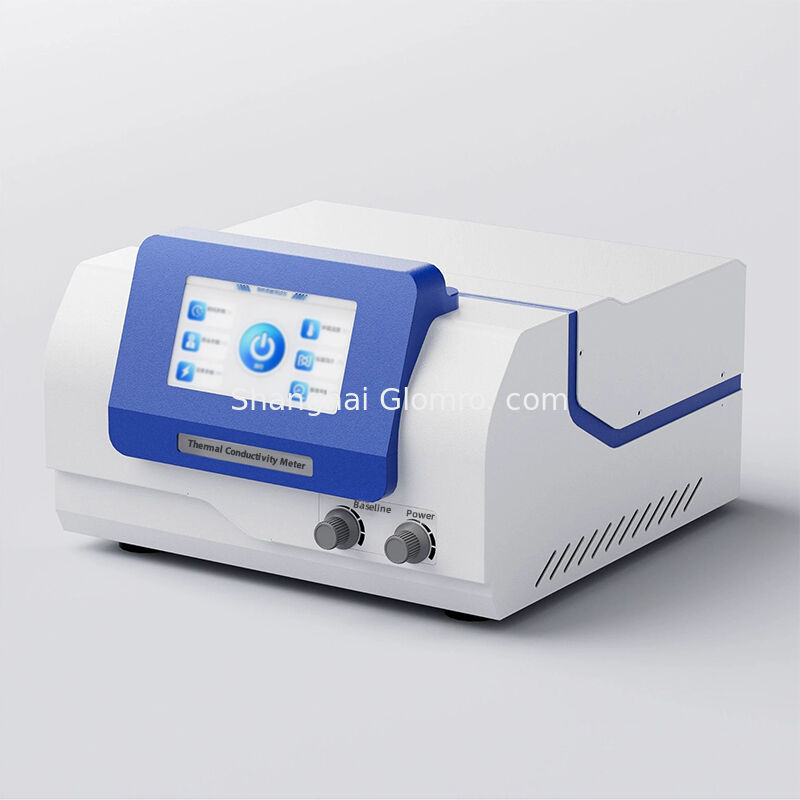

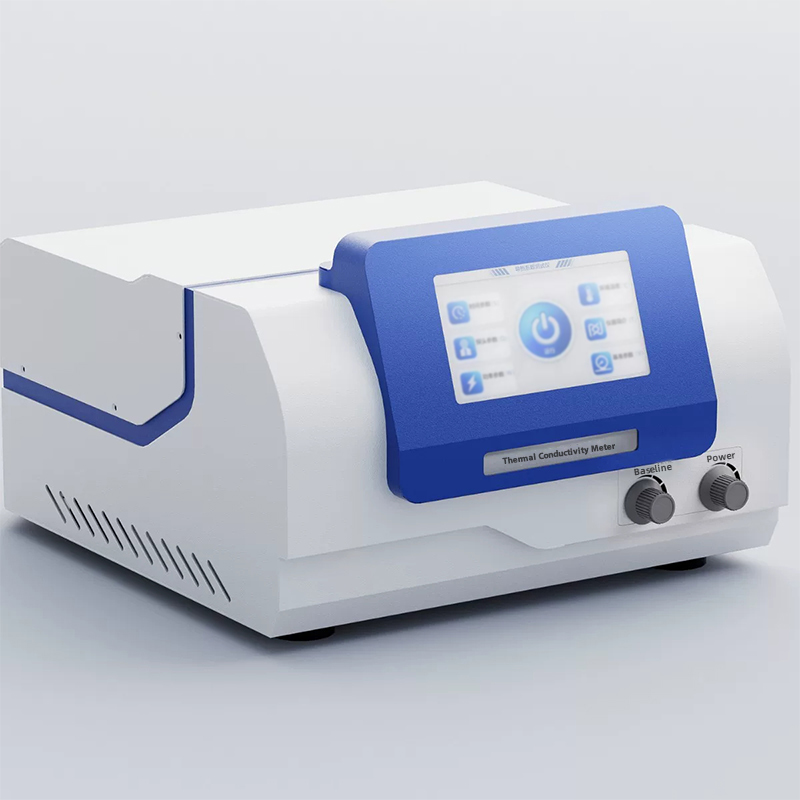

金属セラミック複合材料のためのTPS 臨時平面源熱伝導性分析器

臨時的なPレーンH食べるSおまえたちM についてエトドTハーマルC について誘導力M についてエーテル

楽器の紹介

BXT-DR-Sは,様々な種類の材料の熱伝導性能をテストするために使用できる臨時平面熱源技術 (TPS) を使用して開発された熱伝導性テスト機である.臨時平面型熱源方法は,最新のタイプの
測定技術を全く新しいレベルに引き上げた.材料を研究する際の熱伝導性を迅速かつ正確に測定する能力は,企業品質モニタリングに非常に便利です実験用機器は操作しやすく,方法もシンプルで理解しやすく,検査サンプルにダメージを与えない.

作業原理

臨時平面熱源技術 (TPS) は熱伝導性を測定するための新しい方法です.材料の熱性能を決定する原則は,無限の介質でステップ加熱で円形の熱源によって生成される一時的な温度応答に基づいています熱耐性のある材料を使って 熱源と温度センサーの両方で機能する 平らな探査機を作りました合金 の 熱 抵抗 系数 は,温度 と 抵抗 に 線形 に 関係 し て い ます抵抗の変化を理解することで,熱損失を決定し,それによって電体の熱伝導性を反映することができます.

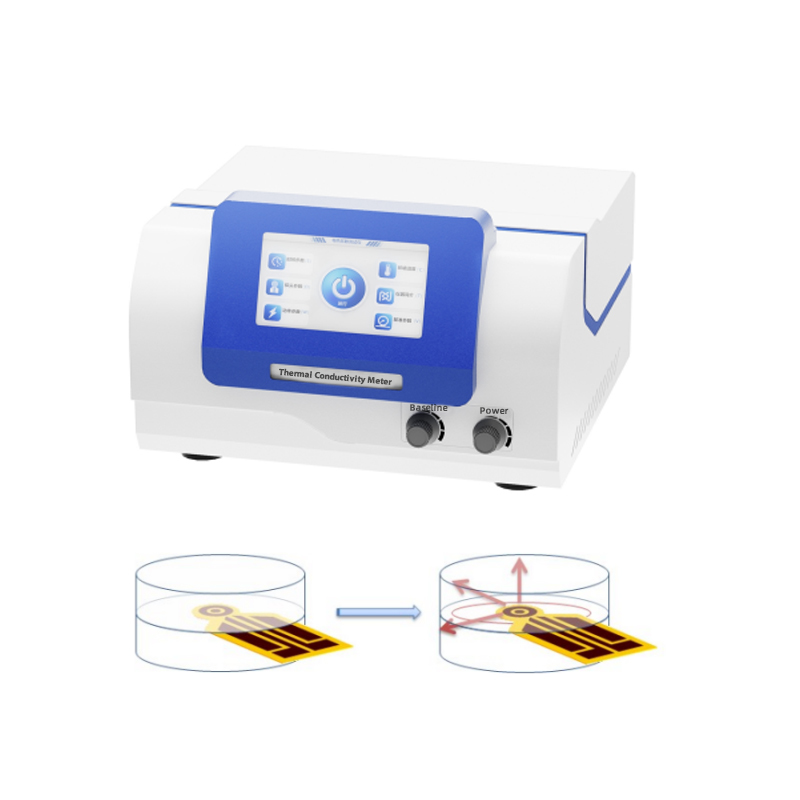

この方法の探査機は,導電性合金でエッチングによって形成された連続したダブルヘリックス構造の薄膜です.外層に二重層の隔離保護層があり,厚さは非常に薄い試料は,試料の中央に試料を配置し,試料の表面に試料を配置する.試料の表面に試料を配置する.電流が探査機を通過すると温度上昇が発生し,生成された熱は同時に探査機の両側にあるサンプルに拡散する.熱拡散の速度は,材料の熱伝導性の特性に依存する探査機の温度と応答時間を記録することで,熱伝導性は数学モデルから直接得ることができます.

試験対象

金属,陶器,合金,鉱石,ポリマー,複合材料,紙,織物,泡状プラスチック (熱隔熱材料および平面板),鉱物羊毛,セメント
CRC,セメントポリスタリンプレート,サンドイッチコンクリート,ガラス強化鋼パネル複合プレート,紙蜂巣プレート,コロイド,液体,粉末粒状の固体とパスタ試験対象は幅広くあります

主要な特徴

u 機械全体機器のための基準規格:ISO 22007-2"

u 試験範囲は広く,試験性能は安定しており,中国の類似機器の中でトップレベルです.

u 直接測定で5~160秒の試験時間が設定可能で,熱伝導性を迅速かつ正確に測定し,多くの時間を節約できます

u 静的方法のように接触熱抵抗の影響を受けない.

u 特別にサンプルを準備する必要はないし,サンプル形状には特別な要求はない.固体ブロックは,比較的滑らかなサンプル表面と,探査機の直径の少なくとも2倍の長さと幅を必要とします;

u 試料の非破壊性試験を行うことは,試料を再利用できることを意味します.

u 探査機は,専用数学モデルと組み合わせた二重螺旋構造を設計し,探査機で収集されたデータを分析し計算するためにコアアルゴリズムを使用する.

u 試料テーブルの構造設計は賢明で操作が容易で,厚さ異なる試料を配置するのに適しており,同時にシンプルで美しい.

u 探査機のデータ取得は 輸入されたデータ取得チップを使用します
s は高解像度で,試験結果をより正確かつ信頼性のあるものとする.

u ホストの制御システムは,従来のマイクロプロセッサよりも高速な処理速度を持つARMマイクロプロセッサを使用し,システムの分析と処理能力を向上させます.より正確な計算結果をもたらします;

u この儀器は,ブロック固体,ペスト固体,粒状固体,コロイド,液体,粉末,コーティング,フィルム,保温材料など,熱特性決定に使用できます.

u インテリジェントの人と機械のインターフェース,カラーLCDディスプレイ,タッチスクリーン制御,簡単で簡単な操作

u 強力なデータ処理能力 高度に自動化されたコンピュータデータ通信とレポート処理システム

技術パラメータ

他の方法と比較して,それは速く
シンプルでもっと c全面的に
