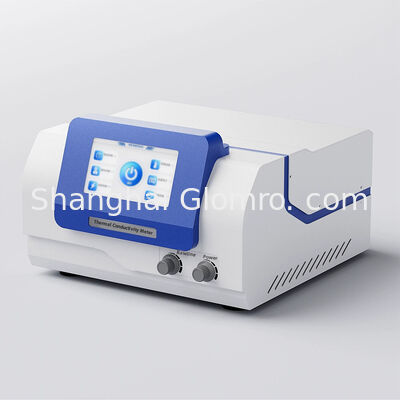

固体・液体・粉末用過渡平面源(TPS)熱伝導率計

過渡 Pレーン H熱 S源 方法 T熱 伝導率 M機器紹介

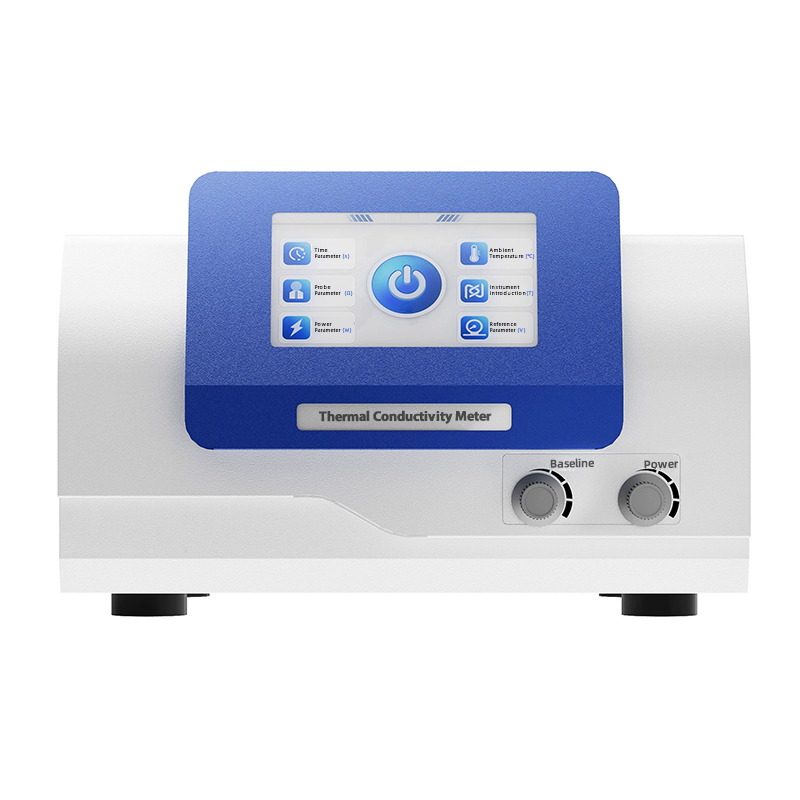

BXT-DR-Sは、過渡平面熱源技術（TPS）を用いて開発された熱伝導率試験機であり、様々な種類の材料の熱伝導性能を試験するために使用できます。過渡平面熱源法は、熱伝導性能を研究するための最新の方法であり、測定技術を全く新しいレベルに引き上げました。材料を研究する際に熱伝導率を迅速かつ正確に測定できる能力は、企業の品質監視、材料生産、および実験室の研究に大きな利便性をもたらします。この機器は操作が簡単で、方法はシンプルで理解しやすく、試験対象サンプルに損傷を与えることはありません。

動作原理

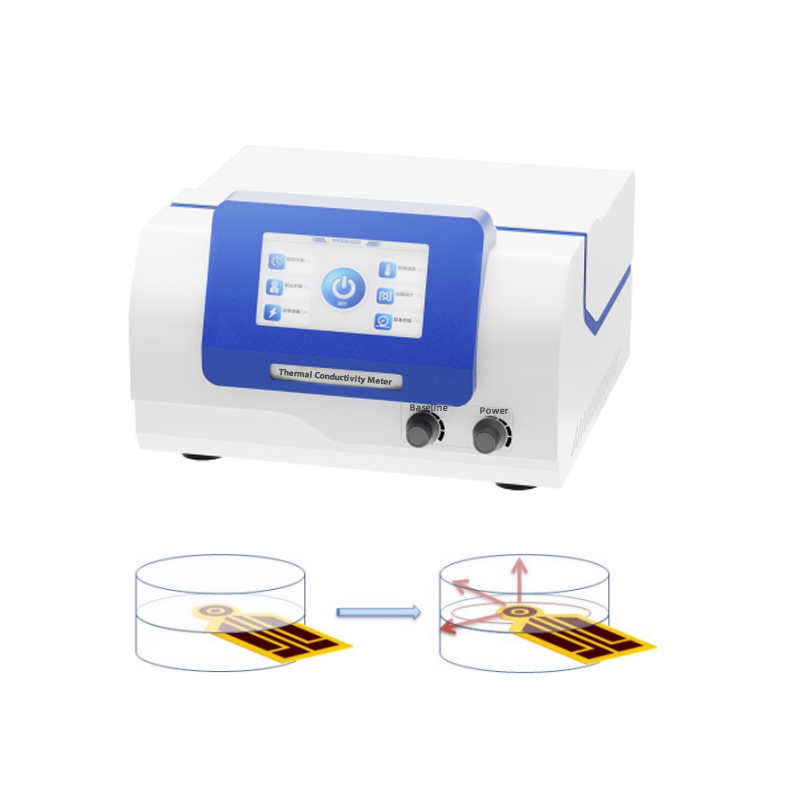

過渡平面熱源技術（TPS）は、熱伝導率を測定するための新しい方法です。材料の熱特性を決定する原理は、無限媒体中でのステップ加熱を伴うディスク状熱源によって生成される過渡温度応答に基づいています。熱抵抗材料を使用して、熱源と温度センサーの両方として機能するフラットプローブを作成します。合金の熱抵抗係数は温度と抵抗に線形関係があり、これは抵抗の変化を理解することで熱損失を決定でき、それによってサンプルの熱伝導率を反映できることを意味します。この方法のプローブは、導電性合金をエッチングして形成された連続的な二重らせん構造の薄膜であり、外層には二層の絶縁保護層があり、非常に薄い厚さであるため、プローブはある程度の機械的強度を持ち、サンプルとの電気的絶縁を維持します。試験プロセス中、プローブは試験のためにサンプルの真ん中に配置されます。電流がプローブを通過すると、一定の温度上昇が発生し、同時に発生した熱がプローブの両側のサンプルに拡散します。熱拡散の速度は材料の熱伝導特性に依存します。温度とプローブの応答時間を記録することにより、数学モデルから直接熱伝導率を得ることができます。

試験対象

金属、セラミックス、合金、鉱石、ポリマー、複合材料、紙、布、発泡プラスチック（断熱材および平坦な表面を持つプレート）、鉱物ウール、セメント壁、ガラス繊維強化複合板CRC、セメントポリスチレン板、サンドイッチコンクリート、ガラス繊維強化鋼板複合板、紙ハニカム板、コロイド、液体、粉末、粒状およびペースト状固体など、幅広い試験対象があります。
主な特徴

u

機械全体の基準規格: ISO 22007-2
；

u

サンプルの温度測定範囲 u≤3%

サンプルの温度測定範囲 静的法のような接触熱抵抗の影響を受けません。

サンプルの温度測定範囲 特別なサンプル準備は不要で、サンプルの形状に関する特定の要件はありません。固体ブロックは、比較的滑らかなサンプル表面と、プローブの直径の少なくとも2倍の長さと幅が必要です。

サンプルの温度測定範囲 サンプルに対する非破壊試験を実行することは、再利用可能であることを意味します。

サンプルの温度測定範囲 プローブは二重らせん構造を採用し、専用の数学モデルと組み合わせて、プローブで収集されたデータを分析および計算するためにコアアルゴリズムを使用します。

サンプルの温度測定範囲 サンプルテーブルの構造設計は巧妙で、操作が簡単で、さまざまな厚さのサンプルを配置するのに適しており、シンプルで美しいです。

サンプルの温度測定範囲 プローブのデータ収集は、高解像度で試験結果をより正確で信頼性の高いものにする輸入データ収集チップを使用しています。

サンプルの温度測定範囲 ホストの制御システムはARMマイクロプロセッサを使用しており、従来のマイクロプロセッサよりも高速な処理速度を持ち、システムの分析および処理能力を向上させ、より正確な計算結果をもたらします。

サンプルの温度測定範囲 この機器は、ブロック固体、ペースト固体、粒状固体、コロイド、液体、粉末、コーティング、フィルム、断熱材などの熱特性の決定に使用できます。
u

サンプルの温度測定範囲 u

サンプルの温度測定範囲 技術パラメータ

サンプルの温度測定範囲 0.001-300W/(m*K)

サンプルの温度測定範囲 -20℃-320℃

(オプションの外付け温度制御装置が必要)

非定常法
定常法 測定物理特性熱伝導率と熱拡散率を直接取得
