| 起源の場所: | 中国 |
|---|---|
| ブランド名: | BAXIT |
| 証明: | CE |
| モデル番号: | BXT-N9-D |
| 最小注文数量: | 1セット |
| 価格: | US $35463 / Unit |
| パッケージの詳細: | 輸出木箱 |
| 受渡し時間: | 5～8営業日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| 供給の能力: | 1 か月あたりの 500 セット/セット |
| 試験範囲: | 0.5nm～10,000nm | 温度制御範囲: | 5℃～90℃ |
|---|---|---|---|
| 試験サンプルのパワー P: | AC100V～240V DC12V/10A | 環境要件: | 5～45℃、相対湿度10%～85%（結露なきこと） |
| 外観寸法: | 650mm×410mm×200mm | 重さ: | 20kg |
| ハイライト: | ナノ粒子サイズ分析器 DLS SLS,分子重量検査器 バイオ医薬品,BXT-N9-D ナノ粒子サイズ分析機 |
||

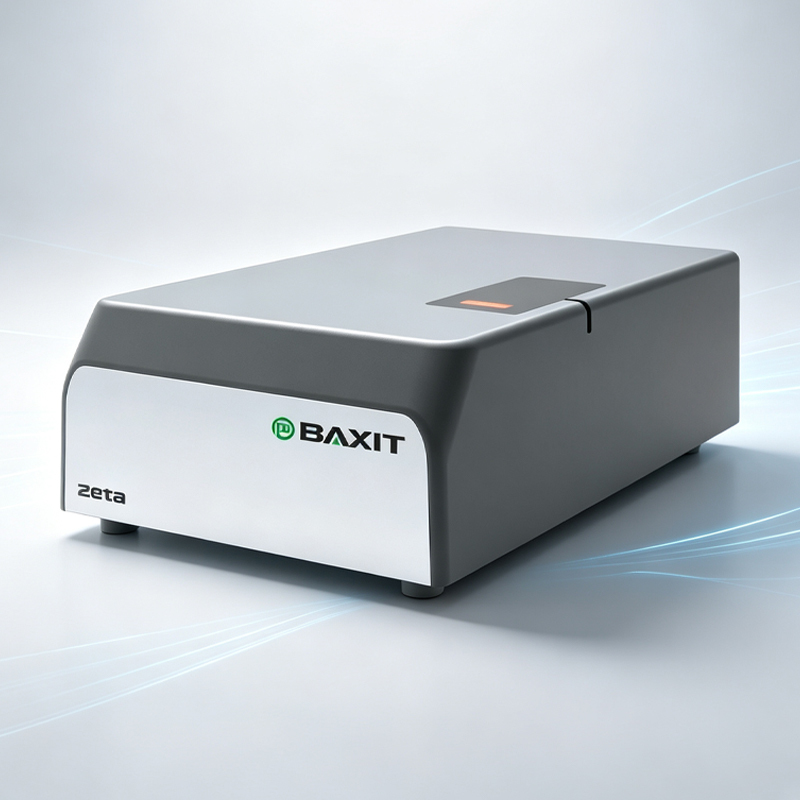

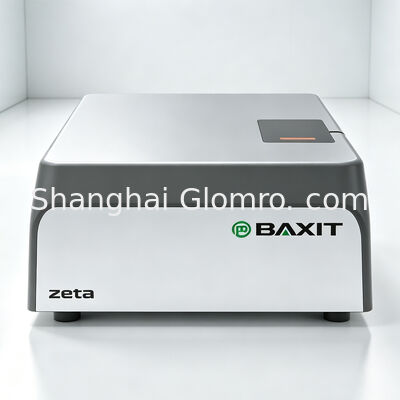

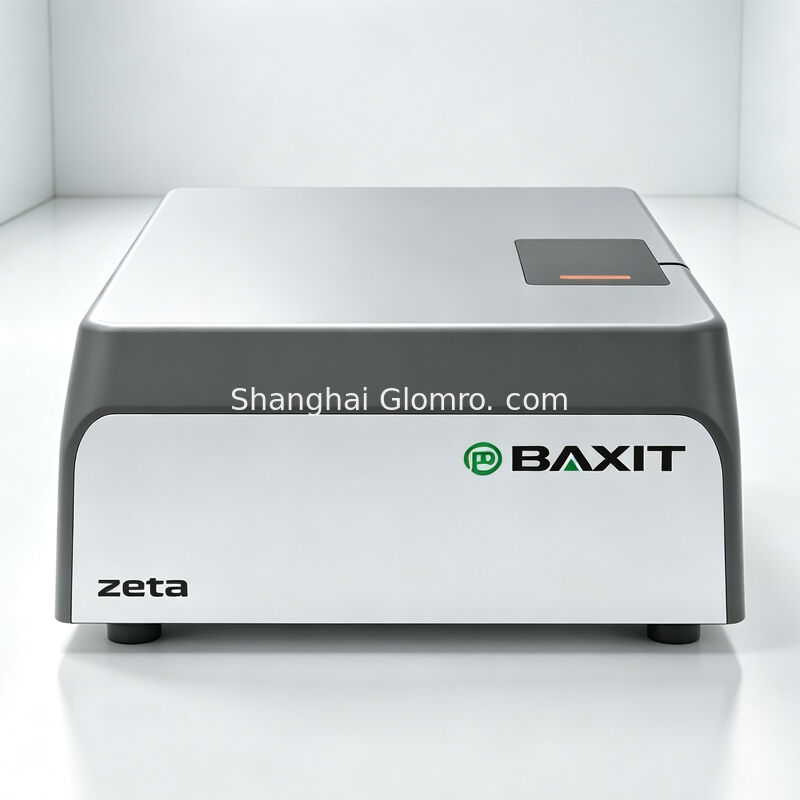

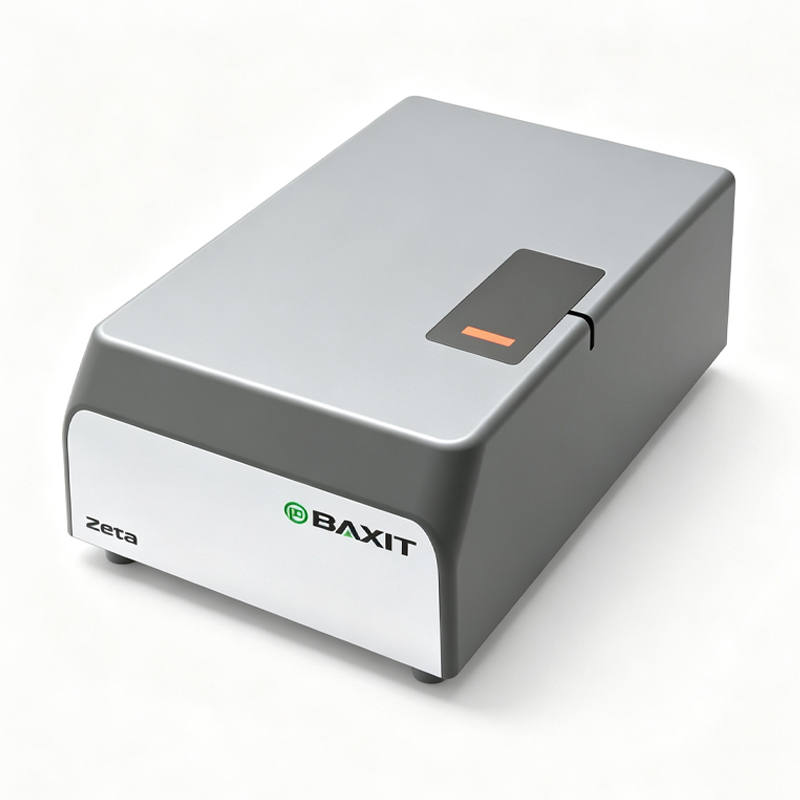

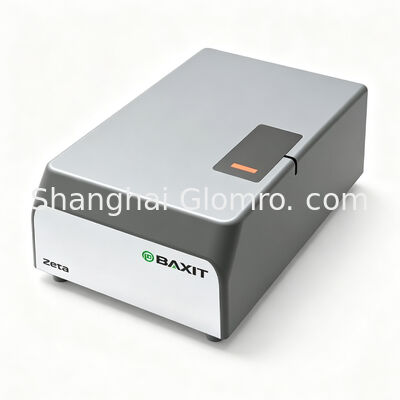

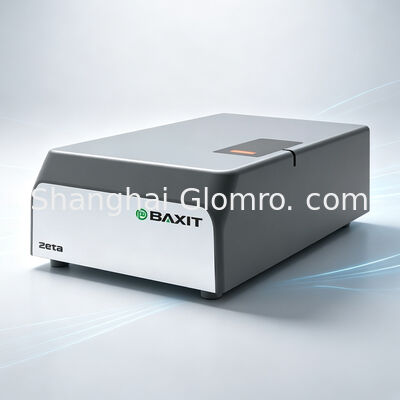

ナノサイズ・ゼータ電位測定装置
装置紹介
ナノ粒子サイズ・ゼータ電位測定装置は、ナノ粒子サイズ測定とゼータ電位測定を統合した最新の分析装置です。動的光散乱（DLS）原理を採用し、サンプル中の粒子のブラウン運動によって発生する散乱光強度の変動信号を測定し、デジタル相関器で自己相関関数を得て粒子の拡散係数を解析します。粒子のサイズと分布はストークス・アインシュタインの式に基づいて計算されます。ゼータ電位は、電場印加下での粒子の散乱光の周波数シフトを測定する電気泳動光散乱（ELS）技術を用いて粒子の電気泳動移動度を決定し、ヘンリーの式に従って粒子のゼータ電位と分布を計算します。静的光散乱（SLS）技術は、標準物質とサンプルの異なる濃度での散乱光の平均強度を測定し、各濃度でのレイリー比を計算し、デバイ曲線を描画してタンパク質とポリマーの分子量と第二ビリアル係数を得るために使用されます。
ナノ粒子サイズ・ゼータ電位測定の模式図
主な特徴
1. 全ファイバーテスト光学系による高感度
高性能低ノイズファイバー結合半導体レーザーと全ファイバー動的光散乱受信システムで構築されたテスト光学系は、低暗電流、高感度な浜松ホトニクス製光電子増倍管（PMT）を光検出器として使用しており、システム全体の感度と信号対雑比を極めて高くし、テスト精度と高分解能の基盤を築いています。
2.全範囲校正検証によるテスト精度の保証
複数の国家粒子サイズ標準物質を用いた全範囲での校正検証を実施し、テスト精度誤差はすべて1%未満です（国家標準GB/T29022-2011/ISO22412:2017の要求事項を上回ります）。
3. 高精度恒温制御によるテスト安定性の確保
自動恒温技術を備えた半導体レーザーは、安定した信頼性の高いレーザー出力を保証します。高精度恒温制御システムは、テスト中のサンプルセル内のサンプルをテストプロセス全体で一定温度に保ち、温度変化による媒体粘度や粒子ブラウン運動速度の変化によるテスト偏差を回避し、テスト結果の信頼性と安定性を保証します。
|
測定回数 |
平均粒子径測定値 |
|
No.1 |
15.89 nm |
|
No.2 |
16.08 nm |
|
No.3 |
16.01 nm |
|
No.4 |
16.14 nm |
|
No.5 |
16.19 nm |
|
No.6 |
16.11 nm |
|
平均 |
16.07 nm |
|
標準偏差 |
0.11 nm |
|
温度トレンド、時間トレンド |
0.66% |
4. 高速デジタル相関器による高分解能
自社開発の高速デジタル相関器は、信号処理のコアコンポーネントとして、動的光散乱強度をリアルタイムで高速に収集し、自己相関演算を実行します。6nsの信号分解能、1億ビットのデータ処理速度、10^11以上の線形ダイナミックレンジを備え、全範囲の異なるサイズの粒子の自己相関曲線の完全性を保証します。
5. コサインフィッティング解析法による高速測定
印加電場によって駆動される粒子の運動は、方向性のある電気泳動運動と不規則なブラウン運動を含みます。したがって、散乱光強度を検出して得られる自己相関関数は、粒子の拡散運動と電気泳動運動の信号の重ね合わせです。コサインフィッティング解析法は、短時間で自己相関関数中の電気泳動運動によるドップラー周波数シフト信号を効果的に取得し、ブラウン運動の影響を排除することができます。これにより、電極分極を緩和し、ゼータ電位サンプルセルの寿命を延ばしながら、高速なゼータ電位測定を実現します。
適用範囲:
有機または無機ナノエマルジョン、粉末、ポリマー、ミセル、ウイルス抗体などのサンプルの粒子サイズ、ゼータ電位、分子量の測定に広く使用されており、新素材、精密化学品、生物工学、塗料、食品・医薬品、航空宇宙、防衛科学技術などの分野で、材料性能の研究・改善、生産コストの管理、分散系の安定性や粒子凝集傾向の判断のためのデータ基盤を提供します。
製品の利点
測定原理 日本浜松ホトニクス製高感度光電子増倍管二重空気循環構造
測定原理 日本Opnex製恒温・定電力レーザー
測定原理 モデル
測定原理 -N9-D
測定原理 動的光散乱（DLS）、電気泳動光散乱（ELS）、静的光散乱（SLS）、光子相関分光法（PCS）
準拠規格
| GB/T 29022-2011/ISO 22412:2017 GB/T 19627-2005/ISO 13320:1996 | GB/T 32671.2-2019/ISO 13309-2:2012測定パラメータ |
|
| 粒子サイズ、ゼータ電位、分子量、第二ビリアル係数 | 粒子サイズ |
|
| 散乱角 |
90° 測定範囲 |
|
| 0.5nm-10,000nm | 精度誤差 |
|
| ±1% (NISトレーサブル標準物質) | μm・cm/V・s / | ±1% (NISトレーサブル標準物質) |
| 濃度範囲 | 0.1mg/ml-40%w/v | |
| * | サンプルセル（オプション） | |
| 温度トレンド、時間トレンド | サンプルセル（オプション） | |
| 4mlポリスチレンキュベット、4ml石英ガラスキュベット、40μlマイクロキュベット | ゼータ電位AC 100V-240V @ 50Hz-60Hz、DC 12V/10A | |
| 12° | ゼータ電位範囲 | |
| 実質的な制限なし | 電気泳動移動度範囲 | |
| >+20 | μm・cm/V・s / | <-20μm・cm/V・s |
| 導電率範囲 | 0-270 mS/cm | |
| * | 測定に適した粒子サイズ範囲0-100% 自動調整*電極U字型キャピラリー電極分子量測定範囲340 Da - 2×10^7 Da | |
| * | システムパラメータAC 100V-240V @ 50Hz-60Hz、DC 12V/10A | |
| 高性能固体レーザー、λ = 532nm、P = 30mW | 光強調度範囲0-100% 自動調整検出器 AC 100V-240V @ 50Hz-60Hz、DC 12V/10A | |
| 相関器 | 512物理チャンネル、サンプリング時間0.1μs - 1ms 動的調整可能 | |
| 温度制御範囲 | 5℃～90℃ | 温度制御精度±0.1℃動作電源AC 100V-240V @ 50Hz-60Hz、DC 12V/10A |
| 環境要件 |
5-45℃、相対湿度10%-85%（結露なきこと） | 外形寸法 |
| 650mm×410mm×200mm | 総重量 | |
| 20Kg | 注：*はサンプルとオプションに関連します | |
